自力式流量控制阀工作原理

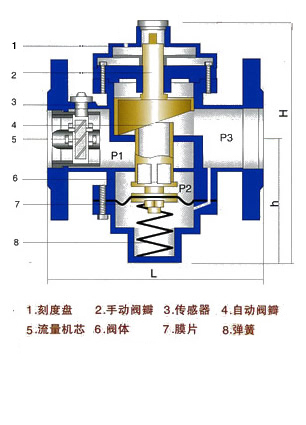

       自力式流量控制阀从结构上说，是一个双阀组合，即由一个手动调节阀组和自动平衡阀组组成，手动调节阀组的作用是设定流量，自动平衡阀组的作用是维持流量恒定。
      对于手动调节阀组来说，流量G=Kv(P2-P3),Kv的大小取决于开度，开度不变，则流量G不变，而P2-P3的恒定是由自动平衡阀组控制的。比如进出口压差P1-P3增大，则通过感压膜和弹簧的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；反之P1-P3减小，则自动平衡阀组开大，使P1-P2减小，从而维持P2-P3的恒定。既在管网压力变化时，自动阀芯就会在压力的作用下自动开大或关小阀口来维持设定流量数值不变。
    手动调节阀组的每一个开度对应一个流量，开度和流量的关系由试验台试验标定，并配有开度的显示和锁定装置。
