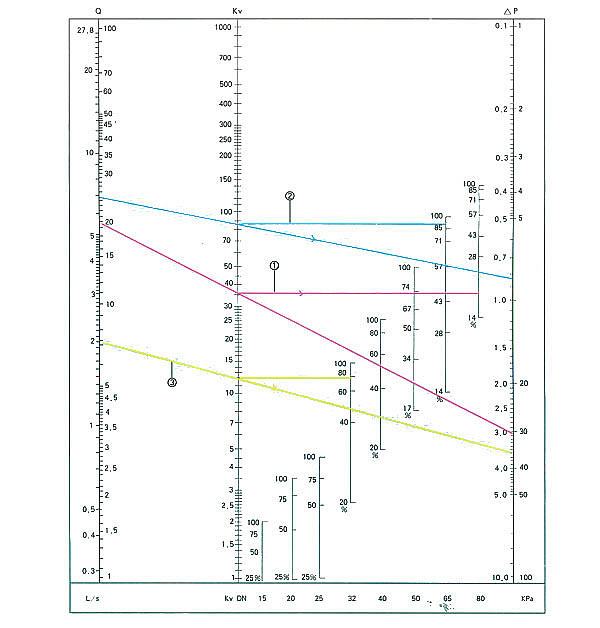

线算图的使用：
依据公式KV=Q/ ,Q-m3/h,△P-100kpa(1kgf/cm2) 例1 已知流量Q和△P，口径和开度，Q＝20m3/h, △P=30kpa 在Q轴上与△P轴上分别找到其数值点，然后相连，与KV轴有一交点，由此点作水平线，与DN50、DN65、DN80的开度比相交，开度分别为74%、46%、20%那么，平衡阀就可以在以上三种口径中任选一种（见图中1）
例2 已知流量Q，口径和开度，确定压差消耗△P，Q＝25 m3/h,DN65,开度90%
由DN65的90%开度处作水平线与KV轴相交，此交点与Q轴25m3/h的点相连，并延长至△P轴，即和△P=8.0Kpa（见图中2）
例3 已知△P，口径和开度，确定流量△P=35kpa, DN32，开度80%
由DN32的80%开度处作水平线，与KV轴相交，此交点与△P轴上的35Kpa点相连，然后延长至Q轴，得到流量为7.4 m3/h（见图中3） |
