动态平衡温差阀工作原理及技术参数
动态平衡温差阀
的工作原理:
1.
动态平衡温差阀

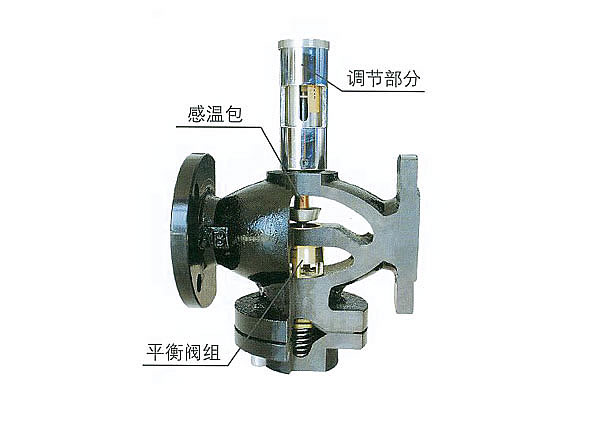

包括(右图):温控部分、动态平衡部分、设定部分。
当管路中回水温度高于设定温度,感温包膨胀推动阀塞自动关小,减少循环水流量,使热媒充分散热,温度降低后流经阀门。
当回水温度低于设定温度,感温包缩小开大阀塞加循环水量,使回水温度达到设定的温度。
2.自动平衡部分,用来维持温度不变时的流量恒定,消除外网压力波动时相互干扰。
3.手动部分用来调节或设定供回水之间的温差。
DZWY
动态平衡温差阀
技术参数:
型号
规格
外形尺寸L×H×h(mm)
控制面积 m
2
阻力系数
连接方式
重量(kg)
DZWY-16
DN32
185×217×113
150-1200
14
法兰
13
DZWY-16
DN40
185×217×113
300-2000
13
法兰
18
DZWY-16
DN50
215×245×127
600-3000
12
法兰
20
DZWY-16
DN65
260×293×147
1000-5000
10
法兰
30
DZWY-16
DN80
190×340×190
1500-8000
8
法兰
36
DZWY-16
DN100
330×405×200
3000-12000
7
法兰
56
DZWY-16
DN125
350×440×240
5000-15000
6
法兰
83
DZWY-16
DN150
400×510×275
7000-25000
6
法兰
135
动态平衡温差阀
的选型:
根据采暖面积选择阀门规格。一般选择控制面积在50-80%(最佳控制范围)之内的阀门规格。
例如采暖面积为2000m
2
在规格表中查的DN50的阀门在最佳控制范围之内。
选择时应避免小规格控制的大面积及大规格控制小面积。如选择不当,会降低阀门使用寿命,影响控制效果。
动态平衡温差阀
安装示意图:
动态温差阀与动态流量阀在供热采暖系统中性能对比:
动态温差阀
动态流量阀
调节温差
调节流量
恒定回水温度,供水温度升高时,温差
增大,单位热煤散热效率高
供水温度升高时,回水温度也相应的升高,
单位热煤散热效率相对较低。
当热能不变,减小循环水量时也能维持热平衡
当热能不变,循环水量小于被控流量时,动态失调。
在被控用户自主调节室内温度时,能自动调节
维持动态热平衡
在被控用户自主调节室内温度时,阀门失去作用。
